V5032Y系列静态平衡阀PDF资料

 V5032Y系列静态平衡阀的特点
1.V5032Y系列静态平衡阀具有开关、数字显示开度、注水和排空、流量和压差的测量和预调节等功能。
2.通过专用的测量仪表,在空调水系统初调试时,可以现场对水系统流量进行预调节,保证各个末端设备和管路的流量在调节合格后同时达到设计流量,使整个空调水系统处于静态水力平衡状态。

V5032Y系列静态平衡阀技术参数
尺寸范围:DN15-DN80
流量精度:5%
工作压力:PN16
连接方式:内螺纹,符合DIN2999(ISO7)
材质:阀体 红青铜
      阀芯 黄铜
      阀座密封 PTFE
      测压接头 黄铜
      O型圈和软密封EPDM
      开度指示盘 高级塑料
      手轮 (DN65-80)钢
介质:水,乙二醇溶液
介质温度:2-130度
环境温度:0-65度
大气环境:无腐蚀、无爆炸性
储运温度:-40-65度

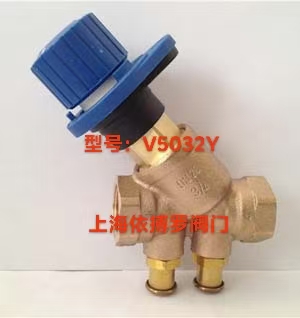

 V5032Y多功能平衡阀图片及尺寸图





V5032Y多功能平衡阀结构尺寸及订货型号表
DN	尺寸	KVS	H	L1	L2	SW	产品型号
DN15	1/2”	2.7	85	65	41	27	V5032Y0015
DN20	3/4”	6.4	100	75	42	32	V5032Y0020
DN25	1”	6.8	100	90	45	41	V5032Y0025
DN32	11/4”	21.0	137	110	46	50	V5032Y0032
DN40	11/2”	22.0	137	120	49	55	V5032Y0040
DN50	2”	38	158	150	55	70	V5032Y0050
DN65	21/2”	47.7	195	180	68	85	V5032Y0065
DN80	3”	71.0	210	200	75	100	V5032Y0080
